사 양 Dimensions-mm
Model Max.
Torque
(kgf-m)
Norminal
Over-
running
Drag
(kgf-m)
Max.
Overrunning (rpm)
Max.
Indexing
(cycle
/min)
Stock
Bore Size
A B C
(h7)
D E F G Outer Race
Keyway
Weight
(Kg)

Lurication
Filler Plug
Dia×pitch

Inner
Race
Outer
Race
Dia
(J7)
Keyway K L
PB 3K 3 0.02 1,800 900 150 10 4×1.5 50 50 23 22 25 21 25.7 4×2.5 16 0.23 M6×1.0
PB 5K 15 0.02 1,800 900 150 16 5×2.0 70 60 32 32 35 25 38.8 5×30 20 0.58 M6×1.0
PB 6K 39 0.02 1,500 800 150 20 5×2.0 82 73 38 38 37 33 41.0 5×3.0 27 1.1 M6×1.0
PB 8K 58 0.03 1,200 650 150 25 7×3.0 85 83 45 40 45 33 42.0 7×4.0 27 1.6 M6×1.0
PB 10K 86 0.04 1,000 400 150 31.5 10 ×3.5 92 95 60 41 58 37 44.0 10×4.5 28 2.5 M6×1.0
PB 12K 156 0.04 800 300 150 40 10 ×3.5 100 113 65 50 66 37 52.6 10×4.5 29 3.7 M6×1.0
PB 14K 215 0.06 700 300 150 45 12 ×3.5 112 133 75 54 76 41 57.3 12×4.5 30 6.0 M6×1.0

특 징
1. PB-K시리즈는 긴수명과 함께 높은 토르크 용량을 감당해주는 정밀형 캠 구조로 되어 있습니다.
2. 커플링(축이음)으로서는 사용치 못합니다.
3. 주문시 화살표 방향에서 보아 내륜의 맞물림 회전방향을 명기 하십시요.

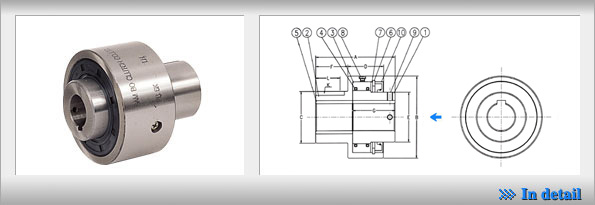

   <우맞물림 (R.H) or 좌맞물림(L.H)> <위그림 참조>
4. Model PB 5K ~ PB 14K는 3개 프러그(윤활구멍)가 있습니다. (PB3K는 단 한개의 프러그가 있습니다)
5. 외기온도 범위가 -6C° 에서 55C°까지에서 가동할수 있습니다.

※ 모델별 축의 공차
          Model        Shaft Tolerance
  PB3K, PB5K, PB6K, PB8K 0 to ~ 0.013
  PB10K, PB12K, PB14K 0 to ~ 0.016
